工業標記設備控制屏

  • WPM_101MD  智能一體飛行激光打標系統
WPM_101MD  智能一體飛行激光打標系統

WPM_101MD 智能一體飛行激光打標系統



產品規格書 點擊下載

爆款,一塊鋁銑出來的工藝,CNC精準到位,工業現場抗干擾強,不是一般塑料模

能相比。用料十足,分辨率高達1280*800,IPS高清液晶屏。超高性能嵌入式

CPU,4核1.4G,28nm工藝 雙CUP模式,可以在線編輯復雜文檔

激光飛行系統(整體特色)

?  采用三星 S5P4418 四核Cortex-A9架構,最高主頻達到1.6G。

?  采用超大內存芯片,1G內存+8G Flash內存,超大容量處理。

?  采用最新FPGA芯片,高速精準打標,微秒級別處理。

?  VGA穩定信號輸出,ISP高清顯示,工業級電容式觸摸屏。超強抗干擾能力。

?  豐富的擴展接口,USB接口+多路輸入、輸出IO接口。

?  采用開源的安卓系統,嵌入式軟件開發。

?  簡潔界面,豐富的功能菜單,非凡的體驗。

?  支持多國語言、更改系統和軟件界面、一鍵更新升級。

?  支持客戶OEM定制功能,為客戶提供更多的解決方案。

?  控制板卡體積小,接線簡單,便于安裝。

    激光飛行系統是基于安卓開源系統,采用三星S5P4418+FPGA芯片超強陣容組合,四核超強CPU處理,超大容量內存,1G內存+8GFlash內存,采用嵌入式軟件開發,操作簡單方便,與傳統激光飛行系統相對具有完全脫機運行,在線編輯打標,適合線材、管材等行業打標。


軟件特色:

?  支持靜態、飛行打標兩種模式,支持模擬時鐘飛行打標和編碼器實時檢測飛行打標。

?  支持直線、文本、橢圓、矩形、組合文本、條碼/二維碼、圖片、矢量圖片、序列號、班次等多種標簽內容打標。

?  支持PLT、DXF矢量圖片打標,展現矢量圖片原型。

?  支持JPG、BMP、PNG圖片打標,超真還原圖片內容。

?  支持多種格式條碼/二維碼內容打標,超高識別率。

?  支持SHX、TTF、DOF點陣字體打標。

?  支持CO2、IPG、YAG等等多種激光器。

?  支持在線編輯文檔打標、超長文本打標,實現高速實時打標。

?  條碼/二維碼多種編碼類型打標,超高識別率。

?  支持與PLC、串口工具直接通訊,簡便快捷,智能化控制。

實物圖

顯示屏:


板卡 :





尺寸大小

253.49*180.43*27.90

168.10*152.80*41.20

打標模式

靜態模式、飛行模式(模擬時鐘+編碼器)

使用方式

鋁外框10.1寸觸摸屏、鼠標、鍵盤

標簽內容

文本、組合文本、條碼/二維碼、圖片、矢量圖片、直線、橢圓、矩形、序列號、班次、數據庫(txt、cvs)等

軟件特色

  • 超長文本打標,應用管材、線材行業。
  • 只能觸發開關設置,減少重打、錯打、漏打現象。
  • 智能漏打檢功能,提高打標效率。
  • 實時在線更改打標內容標識內容。
  • 多級別操作權限設置,避免人員誤操作。
  • 支持PLC、RS232串口通訊智能控制。
  • 獨特的打標路徑優化計算,提高打標效率。
  • 支持高速、精密度飛行打標。
  • 界面簡潔、獨特,操作便捷、簡單,容易上手。

激光器類型

光纖激光發射器(聯品、創鑫)、MOPA激光發射器(聯品、創鑫)、二氧化碳激光發射器(大威)等等

振鏡類型

數字振鏡、模擬振鏡

擴展接口

8路輸出口+4路輸入口+3路USB接口+1路編碼器接口

系統語言

簡體中文、繁體中文、英文等等

字體類型

shx字體、ttf字體、dox點陣字體

圖片類型

png、jpg、bmp等等

矢量圖片類型

plt、dxf

升級方式

U盤升級更新

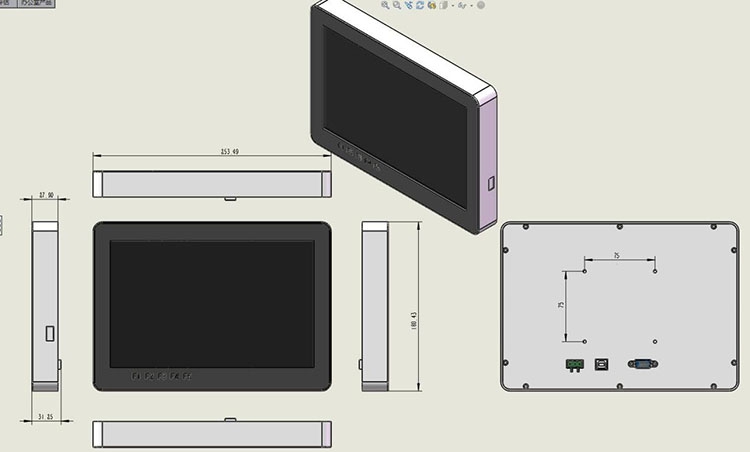

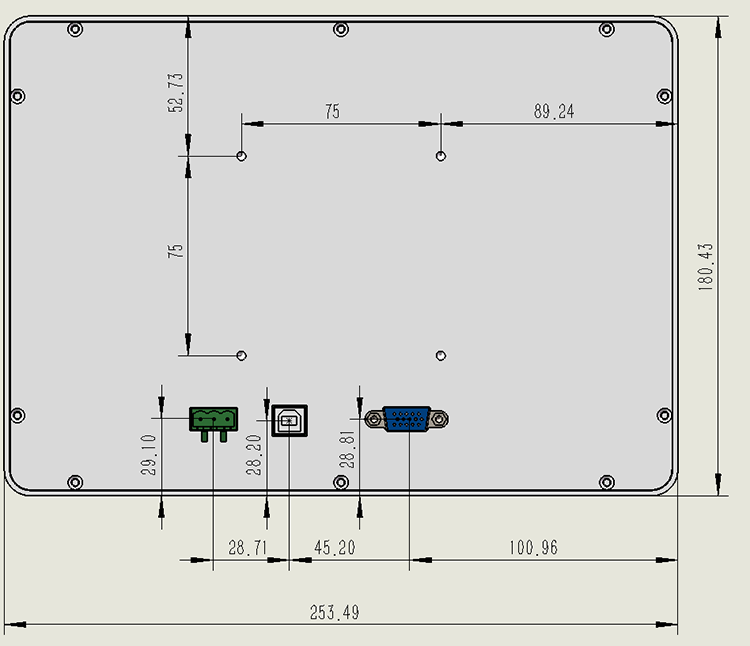

激光飛行顯示屏結構定位圖:




我司研發的嵌入式激光飛行打標控制系統是以安卓系統為操作平臺的工業級別嵌入式系統,開源性的系統,開發便捷,支持二次開發和客戶OEM定制。激光飛行打標控制系統風格簡潔、獨特,接口豐富,操作簡單,容易上手,操作流暢,獨特的硬件設計,性價比高、系統穩定性高,在激光飛行打標行業中遙遙領先。

我司研發的激光飛行打標控制系統能實現在線式飛行打標功能,能實現高精度飛行打標。支持模擬時鐘打標和編碼器實時檢測打標。使得飛行速度更快,能滿足客戶大量產品打標,提高客戶的生產效率。



激光飛行系統主界面圖:界面簡潔、清新,多級任務菜單

激光飛行系統打標控制界面圖:操作簡單便捷,容易上手,多功能菜單任意切換



激光飛行系統編輯界面圖:標簽眾多,內容豐富,能滿足不同客戶的打標需求



激光飛行系統功能界面圖:功能強大,擴展接口豐富,能實現智能化控制
